Qu’est-ce que le repoussage ?
Le repoussage est une technique de fabrication permettant d’obtenir des pièces métalliques de révolution.
La pièce est obtenue à partir d’un disque de la matière choisie en fonction du domaine d’utilisation finale, que l’on apprête progressivement sur un outillage ayant la forme spécifique de la pièce à obtenir.

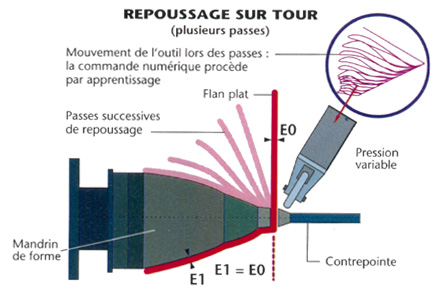

L’ensemble est entraîné en rotation par serrage du disque contre l’outillage par l’intermédiaire d’une contre pointe. Avec l’aide d’une molette, on "repousse" progressivement le disque sur l’outillage parfois appelé mandrin (voir figure ci-dessous). L’épaisseur de la tôle reste pratiquement constante et on obtient un très bon état de surface.
Ces pièces peuvent être réalisées notamment en acier carbone, en acier inoxydable, en aluminium et alliages, en titane... Les moyens de fabrication permettent d’obtenir des pièces ayant un diamètre pouvant varier de 10 à 4500 mm et des épaisseurs de 0.5 à 40mm en fonction de la matière.
Qu’est-ce que le fluotournage ?
On distingue deux types de fluotournage, le fluotournage conique et cylindrique qui permettent respectivement de réaliser des pièces coniques ou cylindriques. L’avantage de la technique est de réaliser des pièces sans soudure avec une variation de l’épaisseur maîtrisée tout en conservant la fibre du métal de base.
Fluotournage conique

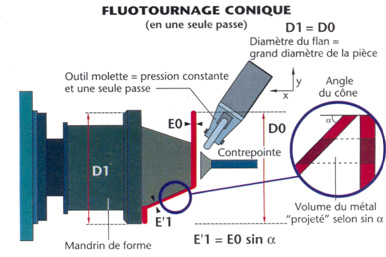

Le fluotournage conique ou fluo-projection permet d’obtenir des pièces coniques en faisant fluer la matière entre l’outillage et la molette à partir d’un disque. Dans ce cas, l’épaisseur de la pièce sur la partie conique est fonction de l’épaisseur de départ et du sinus de l’angle (voir figure ci-dessous).
Fluotournage cylindrique

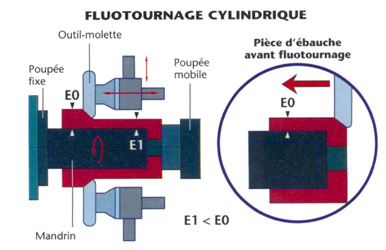

Le fluotournage cylindrique permet, à partir d’une ébauche, d’obtenir des pièces ayant une épaisseur qui varie sur la partie cylindrique. L’outillage et l’ébauche sont mis en rotation par l’entraînement de la broche. Les molettes sont placées à 120° les unes par rapport aux autres autour du mandrin afin d’obtenir un équilibrage des forces agissant sur la pièce. Elles exercent une pression provoquant un fluage axial du métal et un allongement de la pièce (voir figure ci-dessous).
